SWEP est devenu un nom reconnu dans le domaine des échangeurs thermiques à plaques brasées grâce à une approche industrielle qui conjugue conception modulaire, maîtrise des matériaux et processus automatisés. La présente analyse examine les principes physiques, les choix de fabrication, les performances énergétiques et les enjeux opérationnels associés à ces composants clés des systèmes de chauffage, climatisation et procédés industriels.
Quel est le principe de fonctionnement des échangeurs à plaques brasées ?
Les échangeurs à plaques brasées reposent sur l’empilement de fines plaques métalliques profilées qui créent des canaux alternés pour deux fluides. Le transfert thermique s’effectue par conduction à travers les plaques, avec convection dans les canaux, optimisé par la rugosité et le profil des surfaces. La technique de brasage permet d’assembler les plaques par diffusion et fusion localisée, assurant une étanchéité durable sans recourir à des joints elastomères. Ce mode constructif favorise une compacité thermique élevée, un faible volume mort et une grande surface d’échange par unité de volume, caractéristiques déterminantes pour la performance énergétique.
Comment SWEP organise-t-elle la chaîne de fabrication ?

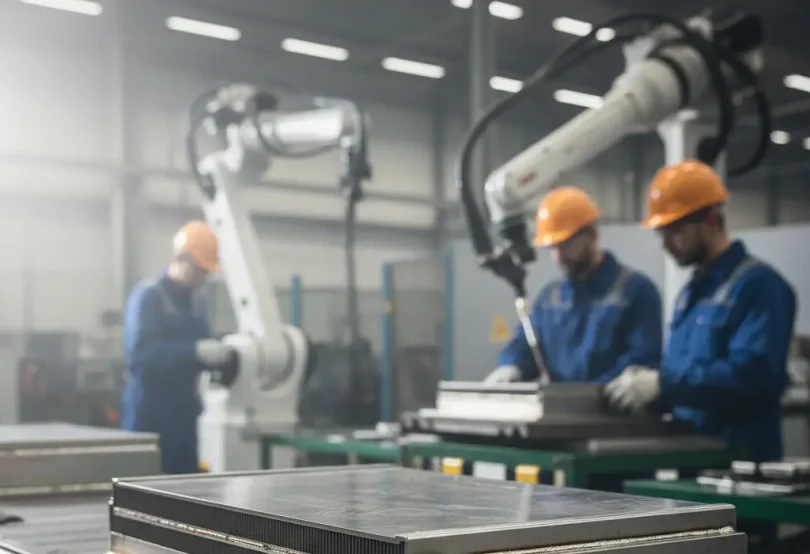

La fabrication combine ingénierie produit et process industriel automatisé. La chaîne comprend la découpe et l’emboutissage des plaques, le nettoyage et le prétraitement, l’assemblage des packs de plaques puis le brasage en atmosphère contrôlée ou sous vide. Le contrôle qualité intègre des essais non destructifs et des tests d’étanchéité sous pression. L’industrialisation repose sur des lignes robotisées pour garantir la répétabilité et réduire les tolérances, au service d’une production à la fois haute précision et échelle industrielle.
Matériaux et revêtements
Le choix des matériaux est central : aciers inoxydables et alliages de cuivre sont privilégiés pour leur conductivité et résistance à la corrosion. La sélection dépend des fluides traités et des températures d’utilisation. Des traitements de surface peuvent être appliqués pour améliorer la durabilité face à certains milieux agressifs, limitant la formation de dépôts et prolongeant la durée de vie des équipements.
Brasage et contrôle
Le brasage, réalisé souvent avec des alliages cuivreux, crée une liaison métallique solide entre plaques. Le procédé exige un contrôle strict de la température et de l’atmosphère pour éviter l’oxydation et garantir une pénétration homogène. Les essais d’étanchéité, la tomographie et l’inspection optique font partie du référentiel qualité visant à certifier chaque lot avant mise sur le marché.
Quels sont les avantages techniques et environnementaux de cette technologie ?
Les échangeurs à plaques brasées offrent un rapport surface/volume supérieur à celui des échangeurs tubulaires, entraînant :
- une réduction des pertes thermiques et des consommations énergétiques grâce à une transmission thermique plus efficace ;
- une diminution de l’empreinte matérielle et de l’espace requis sur site, avantage clé pour les bâtiments et l’industrie ;
- une meilleure régulation des cycles thermiques, favorisant des systèmes plus durables et réactifs.
Sur le plan environnemental, la compacité et l’efficacité conduisent souvent à une baisse des émissions indirectes via la réduction des besoins en énergie primaire. La conception modulaire facilite également le recyclage sélectif des composants en fin de vie, si les flux de matériaux sont correctement gérés.
Comment optimiser le dimensionnement et la sélection selon les applications ?
Le processus de choix repose sur une évaluation des paramètres thermohydrauliques : débits, températures d’entrée et de sortie, variations saisonnières, viscosité et caractère corrosif des fluides. Le dimensionnement vise à atteindre les objectifs de transfert tout en limitant les pertes de charge. L’intégration de courbes de performance et de simulations CFD permet d’anticiper les comportements réels et d’optimiser les performances nominales et en régime transitoire.
Critères de sélection
- Compatibilité des matériaux avec le fluide : corrosion, contamination et réglementation sanitaire ;
- Perte de charge acceptable selon l’installation ;
- Facilité d’entretien et accessibilité pour opérations futures ;
- Capacité modulaire pour adaptation à des besoins évolutifs.
Quelles applications industrielles tirent le plus parti des plaques brasées ?
Les secteurs variés exploitent ces échangeurs : HVAC pour bâtiments commerciaux et résidentiels, réfrigération industrielle, récupération de chaleur dans les procédés manufacturiers, aliment alimentaire et pharmaceutique pour la pasteurisation et le refroidissement, ainsi que les applications marines et offshore. Leur polyvalence provient de la capacité à traiter des gammes étendues de températures et de pressions tout en restant compacte et modulaire.
Comment garantir la maintenance et la longévité en exploitation ?
La maintenance préventive repose sur un suivi des performances (chutes de pression, efficacité de transfert, vibrations) et sur des inspections visuelles périodiques. Les actions courantes incluent le désembouage chimique ou mécanique, le contrôle des points de brasure et la vérification des joints pour évacuer tout risque de contamination croisée. L’usage de fluides filtrés et de protocoles de démarrage/arrêt maîtrisés prolonge la fiabilité des installations.
Indicateurs de défaillance
- augmentation progressive de la perte de charge ;
- perte d’efficacité thermique malgré conditions de fonctionnement constantes ;
- présence d’eau ou traces de fuite signalant une altération du brasage.
Pour des informations techniques et des fiches produits relatives aux solutions industrielles et domestiques associées à cette technologie, il est possible de consulter la page dédiée du groupe distributeur en suivant le lien suivant : groupmcd.com. Cette ressource centralise des données sur les gammes, les capacités et les modèles standards adaptés aux différents secteurs.
La maîtrise de la chaîne de valeur, depuis la sélection des alliages jusqu’aux bancs d’essai finaux, fait des échangeurs à plaques brasées une solution adaptée aux enjeux contemporains d’efficacité énergétique et de compacité industrielle. L’évolution des matériaux, des procédés de brasage et des outils de simulation continue d’élargir les performances possibles, tout en renforçant la nécessité d’une approche intégrée entre conception produit, validation industrielle et maintenance en service.
